中心化逻辑部署 Easytier

官方文档写的有点散，感觉从同类软件切过来不好上手

部署逻辑

这个软件其实主打的是去中心化，但是如果从 netbird 或者 tailscale 迁移过来，就很不习惯。所以写一个教程按照中心化的使用逻辑去部署。

按中心化的使用逻辑，需要先部署一个中枢，用来管理所有节点，所有节点也要连接到这个机器上。

如果你部署 Headscale，那本质上就是一个 Web 控制台 + DERP 中继服务器；如果你部署 Netbird，那本质上就是 Web 控制台 + coturn 中继服务器。只不过你部署的时候是丢到一个 Compose 里一起跑的。

Easytier 也类似，只不过你需要分开部署。下面的步骤中，“管理后台配置”一节对应的就是 Web 控制台。“中继服务器配置”对应的就是 DERP 或是 coturn 的配置。

💡 请注意，当前版本下，使用 web 控制台部署设备，即使用 –config-server 启动会使得所有其他启动参数失效，你将会无法使用以下功能：手动选择接受的路由、网络白名单、rpc 包转发。若需要这些功能，你可以查看中心化逻辑部署 Easytier - 无 Web 管理

管理后台配置

说明

  1. 管理后台用的 easytier-web 这个二进制文件启动
  2. 管理后台运行时启动了两个服务：config-server 和 api-server
  3. config-server 是你节点需要连接的，类似于你用 tailscale up 的 --login-server 参数，或是 netbird up 的 --management-url
  4. api-server 就是官方这个 Dashboard 的后端
  5. 自建的话就是自建这个后端，然后前台 Dashboard 网页也是需要部署的，你的 API 地址和前端的根域名必须要一致
  6. 自建后端 + Dashboard 就等于 Netbird、Tailscale 那个 Web 管理页面，可以管理设备，设置子网路由

具体步骤

部署后端

  1. 下载 GitHub Release 里的压缩包，里面有一个 easytier-web

  2. 执行 sudo chmod +x easytier-web 使其可被执行后，执行 ./easytier-web --help 后可以看到参数说明，你可以修改 config-server 和 api-server 各自的端口

    默认直接运行 ./easytier-web 即可，后续测试没问题后再部署成服务

  3. 部署完后需要对 api-server 这个 RESTful API 进行反代 https 加密，套上你自己的域名

  4. 至此，你部署出来了两个服务

    服务 说明 端口 协议
    api-server 后面前端需要连接的 默认 11211，tcp，反代后那就是你自己 https 的端口 tcp
    config-server 后续节点需要链接的，需要你服务器防火墙单独开放这个端口 默认 22020，udp udp

部署前端

  1. 拉下代码仓库，进入 easytier-web/frontend 文件夹

  2. 执行下面两个命令编译出 html 文件（需要你有前端编译环境，若没有自行安装 node.js）

    1
2

    pnpm -r install
pnpm -r build

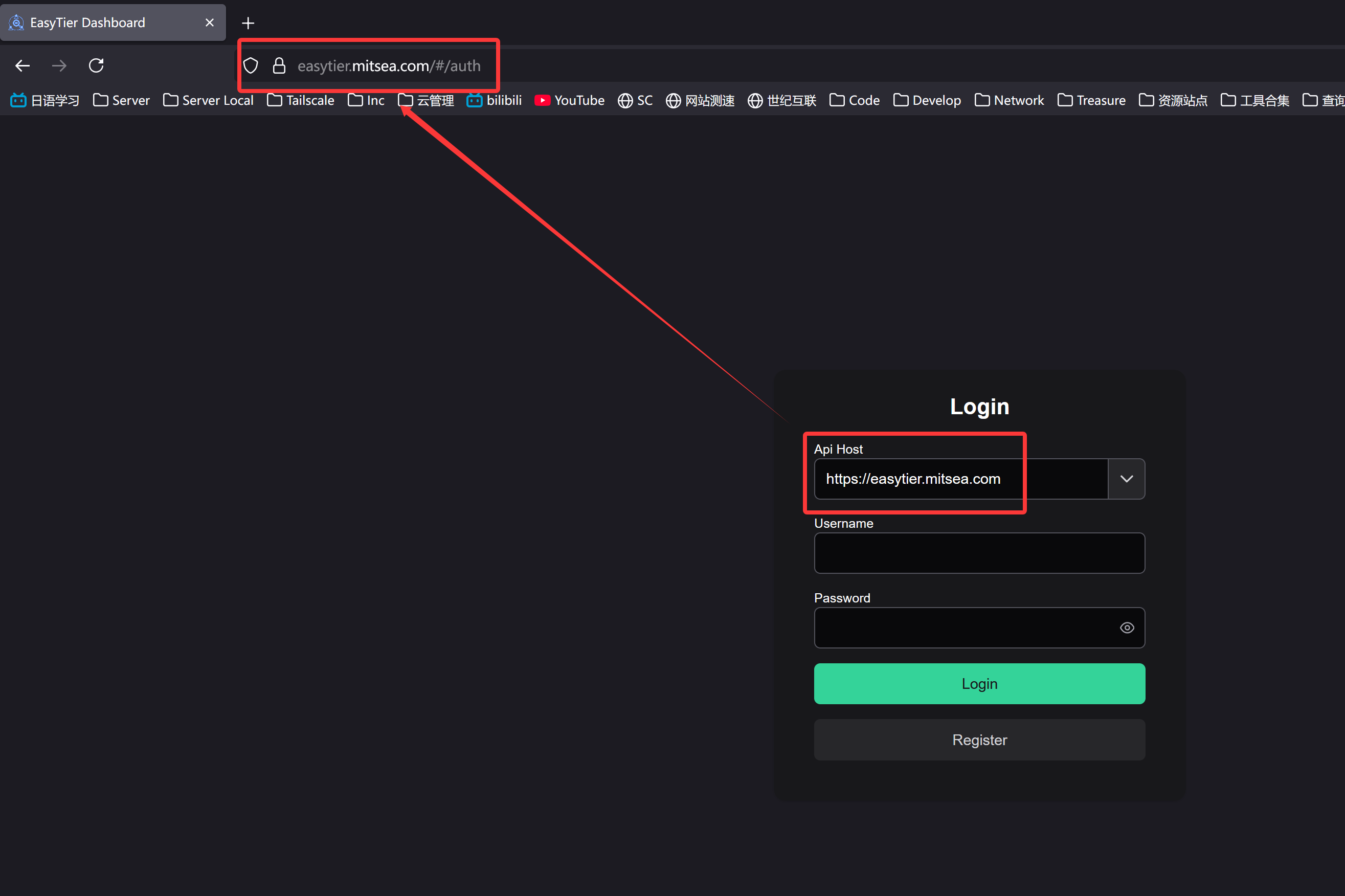

  3. 把 easytier-web/frontend/dict 里的 html 文件部署到服务器上就可以用了。注意你前台的根域名和 API 后端的根域名要一样

  4. 注册并登陆，就能看到控制台了

添加中继设备

说明

需要再次说明的是，由于 web 配置的方式无法设置网络名称白名单，所以任何人扫描到你这个服务器，都可以拿来作为中继服务器

配置步骤

  1. 在你想要作为中继服务器上启动 easytier 并连接上刚才部署的 config-server。config-server 斜杠后面是用户名，假设你 config-server IP 是 1.2.3.4，用户名是 abc，那就执行以下命令

    1

    ./easytier-core --config-server udp://1.2.3.4:22020/abc

    没有问题的话会提示连接成功

  2. 默认端口是 11010，记得开放端口，修改的话参考官方文档

  3. 去到 Dashboard 那边，这里就能看到设备了。点设备右边的齿轮

  4. 点 Create

  5. 填写信息

  6. 加完后，这里选择刚才创建的网络

  7. 加完后就可以看到这里是本机

添加其他设备

  1. 启动命令和中转服务器是一样的

    1

    ./easytier-core --config-server udp://1.2.3.4:22020/abc

  2. 然后在 Dashboard 里就可以看到另一个机器了，点击它右边的齿轮

  3. 这边无法直接选择刚才的网络，还是要点右边的 Create 手动添加一下

  4. 填写一样的网络名称、网络密码和公共服务器，IP 地址换一个同网段的另一个 IP 即可

    注意 网络方式 那里不要选手动，不然即便填了一样的网络名称和密码，两个机器之间互相也是看不到的

  5. 加完后，这里选择刚才创建的网络

  6. 可以看到两个设备之间可以通信了

至此，完成了等效于 Netbird 或是 Tailscale 的添加两个设备的步骤

子网路由设置

需要再次提醒的是，本教程只是面向从 Netbird 或者 Tailscale 迁移过来的用户，所以下面的说明假设你已经熟悉 Netbird 或者 Tailscale 的子网路由功能。以及通过 Web 控制台管理无法控制接受的子网，默认情况下，他会把路由表下发到所有其他设备上。

  1. 在你需要共享的局域网内按照上面的步骤安装并配置好 Easytier

  2. 在网页控制台里打开这个设备的设置，编辑网络，展开 高级设置 后在 子网代理CIDR 里填写内网网段即可

  3. 填好后，点击运行网络，就会把新配置下发到客户端上，并自动应用新配置。

  4. 如果做网关的话，转发和防火墙可以酌情配置，这些和 netbird 与 tailscale 是一致的：开启 ipv4 转发

    在 /etc/sysctl.conf ****文件中添加或修改以下行：

    1

    net.ipv4.ip_forward = 1

    然后运行 sudo sysctl -p 来应用更改

  5. 配置 NAT 规则

    1
2
3
4
5
6

    sudo iptables -I FORWARD -i eth0 -j ACCEPT
sudo iptables -I FORWARD -o eth0 -j ACCEPT
sudo iptables -t nat -I POSTROUTING -o eth0 -j MASQUERADE
sudo iptables -I FORWARD -i tun0 -j ACCEPT
sudo iptables -I FORWARD -o tun0 -j ACCEPT
sudo iptables -t nat -I POSTROUTING -o tun0 -j MASQUERADE

保活进程

首先梳理一下目前跑了哪几个项目

名称 二进制程序 设备
网页服务 api-server + config-server easytier-web A
自建公共服务转发机 easytier-core B（也可以跟 A 放一起）
其他入网设备 easytier-core C

注册为 systemd 服务

所以我们需要在设备 A 上将 ./easytier-web 这个命令注册为服务，在 B 和 C 上将 ./easytier-core --config-server udp://1.2.3.4:22020/abc 这个命令注册为服务

注册 easytier-web

  1. 移动二进制文件并设置执行权限

    1
2

    sudo mv easytier-web /usr/local/bin/easytier-web
sudo chmod +x /usr/local/bin/easytier-web

  2. 创建 systemd 服务单元文件

    1

    sudo nano /etc/systemd/system/easytier-web.service

    内容如下

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    [Unit]
Description=easytier-web Service
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/bin/easytier-web
User=root
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

  3. 设置权限与加载服务

    保存并退出编辑器后，执行以下命令让 systemd 重新加载服务配置：

    1

    sudo systemctl daemon-reload

    让该服务在开机时自动启动：

    1

    sudo systemctl enable easytier-web

    启动该服务：

    1

    sudo systemctl start easytier-web

    你可以使用下面的命令查看服务状态和日志：

    1
2

    systemctl status easytier-web
journalctl -u easytier-web -f

注册 easytier-core

与 easytier-web 同理

  1. 移动二进制文件并设置执行权限

    1
2

    sudo mv easytier-core /usr/local/bin/easytier-core
sudo chmod +x /usr/local/bin/easytier-core

  2. 创建 systemd 服务单元文件

    1

    sudo nano /etc/systemd/system/easytier-core.service

    内容如下

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    [Unit]
Description=easytier-core Service
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/bin/easytier-core --config-server udp://1.2.3.4:22020/abc
User=root
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

  3. 设置权限与加载服务

    保存并退出编辑器后，执行以下命令让 systemd 重新加载服务配置：

    1

    sudo systemctl daemon-reload

    让该服务在开机时自动启动：

    1

    sudo systemctl enable easytier-core

    启动该服务：

    1

    sudo systemctl start easytier-core

    你可以使用下面的命令查看服务状态和日志：

    1
2

    systemctl status easytier-core
journalctl -u easytier-core -f

使用 docker 部署

注册 easytier-web

运行下面的命令启动

1

docker run -d --entrypoint easytier-web -v /yourpath/data:/app -p 11211:11211 -p 22020:22020/udp easytier/easytier:latest

主要就是重新指定了 entrypoint，使用 easytier-web 启动

-v 路径映射根据自己的情况修改，/app 不要改，这个可以在 docker hub 上看到他默认的 workdir

注册 easytier-core

参考官方文档 https://easytier.cn/guide/installation.html 修改这里的启动参数即可

1

command: --config-server udp://1.2.3.4:22020/abc
